 |
|
改性二官聚氨酯丙烯酸酯 可剥离UV树脂
P-2018
一、 产品技术指标：
|
项 目 |
指 标 |
|
外观 |
半透明液体 |
|
固含量（%） |
≥ 98 |
|
官能度 |
2.0 |
|
粘度（cps/30℃） |
70000～100000 |
|
酸值（mgKOH/g） |
≤2 |
二、物性与用途

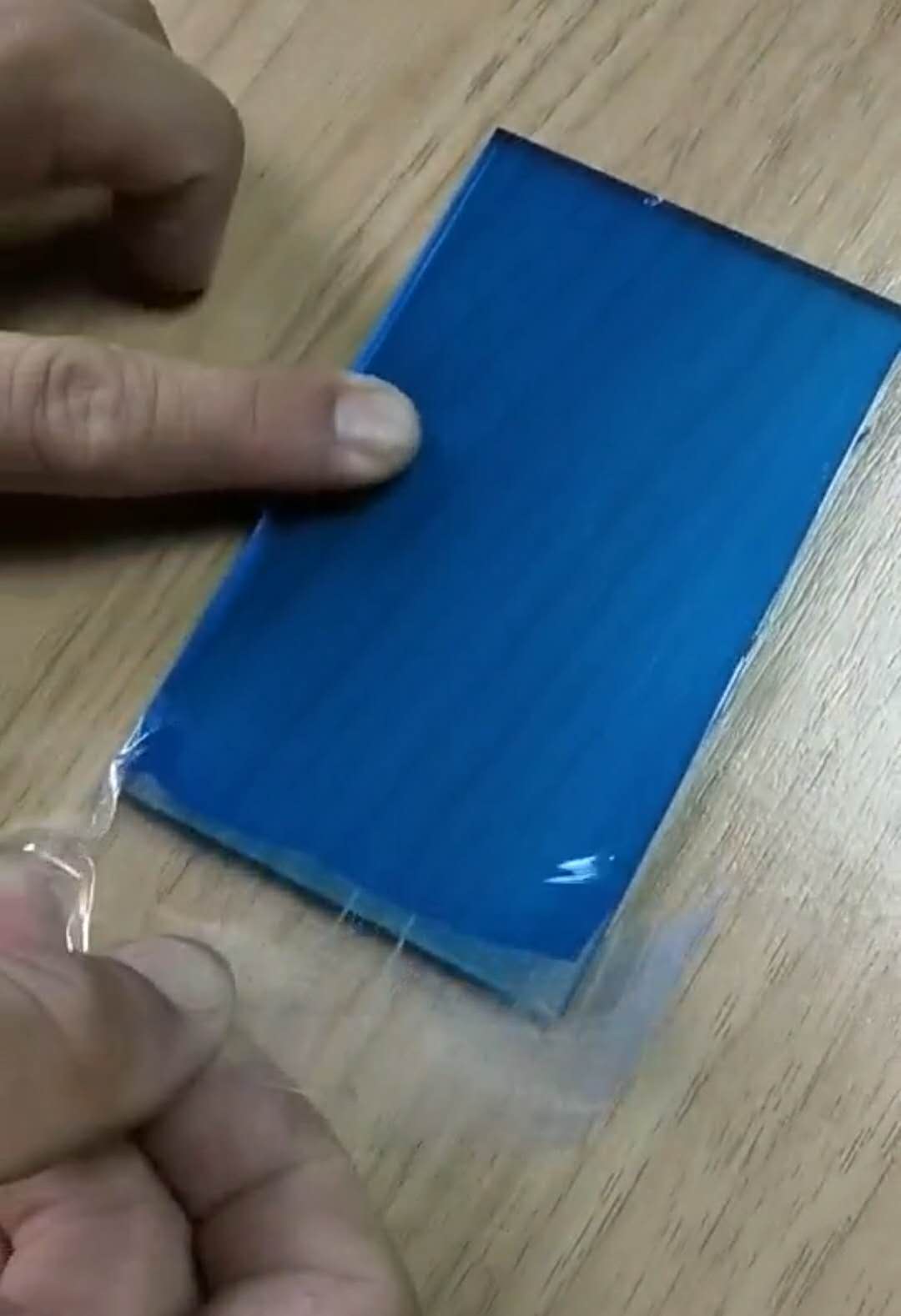

本产品具有低收缩，高拉伸率(约400%），坚韧性好，固化速度快（在LED灯150～200mj/cm2可固化），固化后易剥离，耐高温（180℃ 1小时没残胶）等特点。推荐应用丝印或喷涂于玻璃、金属基材上可剥离涂层。
三、存放条件：
本品宜用深色不透明铁桶或含耐腐耐溶剂涂层的容器上储存及运输。包装品宜存放于35℃以下阴凉干燥环境，并避免阳光或热源。正常情况下保存期限为6个月。
四、包装规格
20/200 Kg铁桶
测试配方：
P-2018T: 50%
IBOA单体: 25-30%
ACMO单体: 10-15%
引发剂: 5%
活性胺: 3%
J-2602L： 2%
消泡剂 0.5%
以上配好料，加点蓝色精，若粘度过高可再加点单体及3-5%溶剂（如PM）来稀释，1000转/分*20分钟，用150目至300目网印， LED-UV灯推荐引发剂用：3%TPO+1%907+1% ITX；若汞灯引发剂4%1173或184 +1%TPO即可。
上一产品：可剥离UV树脂 P-2018T
